Aufbau und Strukturdiagramm einer Tiefbrunnen-Tauchpumpe

Aug 26, 2024

Es gibt viele Arten von Tauchpumpen. Die am häufigsten bei der Brunnenbewässerung verwendeten sind ölgefüllte und wassergefüllte Tauchpumpen. Am Beispiel der Tiefbrunnen-Tauchpumpe der QJ-Serie stellt dieser Artikel kurz die Struktur von Tiefbrunnen-Tauchpumpen vor.
Der Aufbau einer Tiefbrunnen-Tauchpumpe besteht im Wesentlichen aus einer Wasserpumpe, einem Elektromotor, einem Zulauf und einer Dichtungsvorrichtung, wie in der Abbildung dargestellt.
Die Wasserpumpe befindet sich am oberen Ende der elektrischen Tauchpumpe und besteht hauptsächlich aus Laufrad, Führungsgehäuse, Pumpenwelle, Gummilagern und anderen Komponenten. Die Pumpenwelle und die Motorwelle sind durch eine Zylinderkupplung verbunden. Das Laufrad ist ein zentrifugal umschlossenes Laufrad. Um zu verhindern, dass die Wasserpumpe beim Herunterfahren umkehrt, ist am oberen Ende ein Rückschlagventil installiert.
Der Motorteil befindet sich am unteren Ende der elektrischen Tauchpumpe und besteht hauptsächlich aus Komponenten wie Rotor, Stator, Führungslager, Axiallager und Druckregulierungsfolie. Die Kunststoff- oder Statorwicklung besteht aus einem mit Polyethylen isolierten, mit Nylon ummantelten, wasserfesten elektromagnetischen Draht. Das Innere des Motors ist mit sauberem Wasser gefüllt, um die Lager des Motors zu kühlen. An der Unterseite des Motors ist eine Druckregulierungsfolie aus Gummi angebracht, um die durch den Temperaturanstieg des Motors verursachten Änderungen des Wasserdrucks im Körper auszugleichen.
Die Einlass- und Dichtungsvorrichtung befindet sich in der Mitte der elektrischen Tauchpumpe. Die Dichtungsvorrichtung befindet sich am oberen Ende des Motors und besteht aus einem Sandwurfring und einer Skelettöldichtung der Vorwärts- und Rückwärtsvorrichtungen. Seine Funktion besteht darin, zu verhindern, dass Sedimente in das Innere des Motors gelangen.
Die Modellbedeutung der Tiefbrunnen-Tauchpumpe 200-QJ80-55/5: 200- Der für diese Pumpe geeignete Mindestbohrlochdurchmesser beträgt 200 mm; QJ Tiefbrunnen-Tauchpumpe; 80- Nenndurchflussrate von 80 m3/h; 55- Die Nenngesamtförderhöhe beträgt 55 Meter; 5-stufige Wasserpumpe.

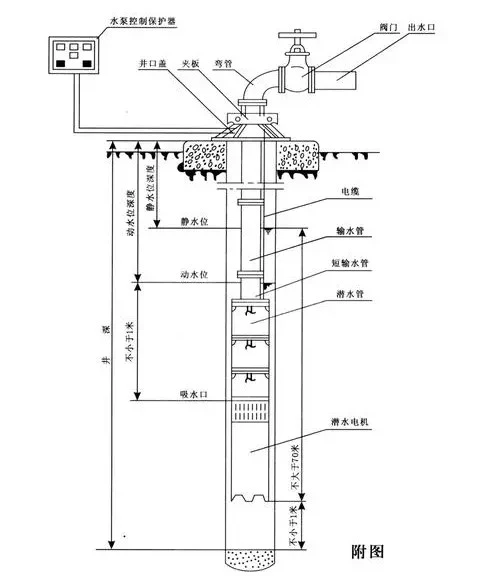

Das Strukturdiagramm der Tiefbrunnen-Tauchpumpe ist wie folgt:
